一體式保溫球閥在化工苯物料應用案例
球閥通過啟閉件球體繞閥桿軸線旋轉90°實現閥門的開啟和關閉,在管路上主要用于切斷、分配和改變介質流向。球閥結構簡單、密封性好,并且在一定的公稱尺寸范圍內具有體積小、重量輕、材料消耗少、安裝尺寸小等優點。球閥的驅動力矩小、操作簡單、易實現快速啟閉和遠程控制,是近十幾年來發展最快的閥門品種之一。根據密封材料劃分,球閥分為非金屬密封球閥和金屬密封球閥。非金屬密封球閥密封副為非金屬材料,容易實現密封,早已成為成熟的產品。金屬密封球閥的密封副為金屬材料,對于溫度和流體介質領域適用范圍更廣,廣泛應用于苛刻工況。金屬材料的密封性較難達到非金屬材料密封的等級,特別是在高壓或高溫工況下,金屬密封球閥球體和閥座的彈性變形無法避免,由于彈性變形導致的密封失效在設計階段難以預判。本文采用有限元模擬分析和流體模擬分析法,以Class2500 NPS2金屬密封固定球閥為例,對金屬密封固定球閥的密封性能機理進行分析,為減少高壓或高溫下球體和閥座的彈性變形提供參考依據。

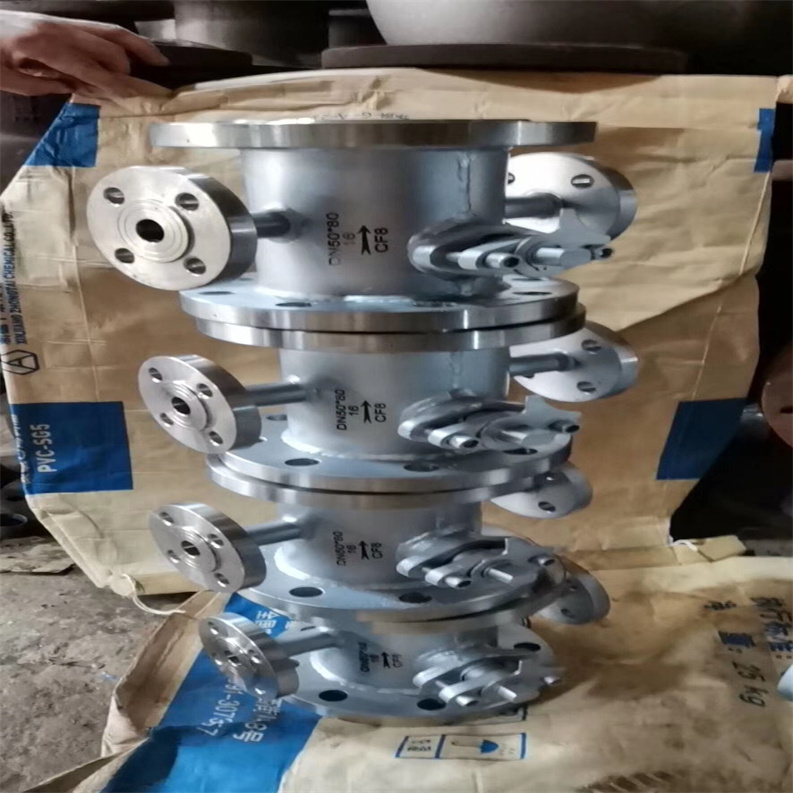

易凝結性介質(重油、瀝青、苯)專用球閥/一體式保溫球閥具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會凝固的高粘度介質。由于采用整體式結構,因而BQ41F球閥比一般球閥更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。本產品主要采用不銹鋼生產,更具有良好的耐酸耐腐蝕能力。

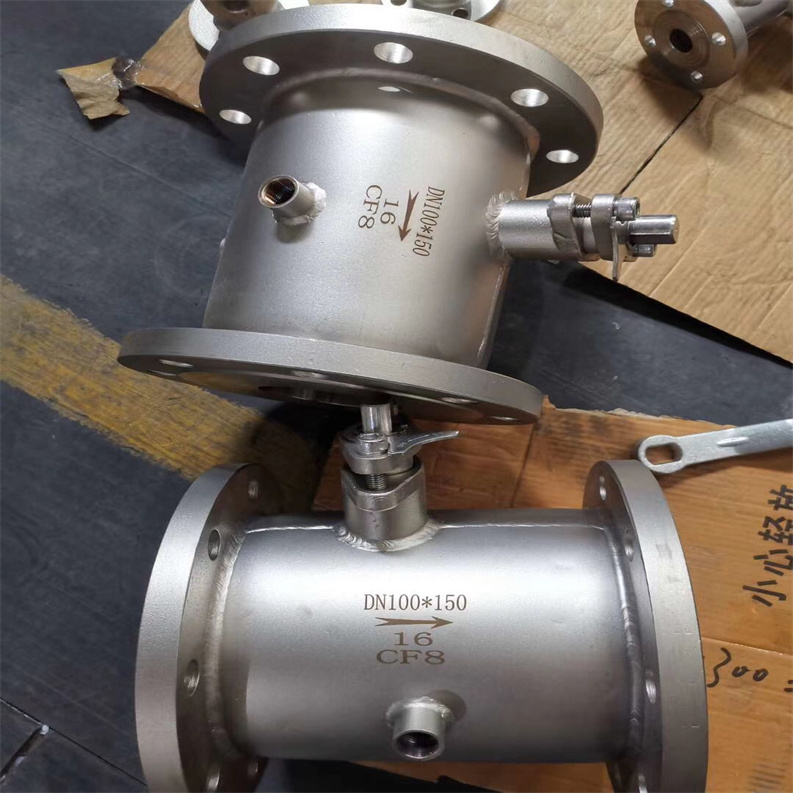

采用整體式夾套結構設計,是在球閥的基礎上焊裝金屬夾套,用于注入蒸汽或其它保溫/保冷介質。AMISCO夾套保溫球閥的通徑與管徑一致,能有效降低管路中介質的熱量損失,特別適用于輸送常溫下會凝固的高粘度介質,如石油、瀝青等。一體式保溫球閥是一種集球閥功能與保溫設計于一體的工業閥門,通過內置或外置的保溫結構,有效減少介質在傳輸過程中的熱量損失,尤其適用于需要維持特定溫度的流體控制系統,如化工、石油、食品加工、制藥等行業。其核心優勢在于高效保溫、結構緊湊、操作便捷,能夠在不增加額外保溫設備的情況下,實現管道系統的溫度穩定控制。

一、一體式保溫球閥在化工苯物料應用案例核心結構與工作原理
閥體設計
采用整體式鑄造或鍛造工藝,確保閥體強度與密封性。
內置保溫夾套(或外置保溫層),夾套內可通入蒸汽、導熱油等加熱介質,形成持續熱循環。
球體與閥座采用硬密封或軟密封結構,適應不同介質與壓力需求。
保溫機制
夾套式保溫:閥體外部包裹雙層夾套,中間填充保溫材料(如陶瓷纖維、硅酸鋁),或通入加熱介質。
電伴熱保溫:集成電加熱元件,通過溫控系統自動調節溫度。
真空絕熱:部分型號采用真空層設計,進一步降低熱傳導。
操作方式
手動、氣動或電動執行機構驅動球體旋轉(90°開/關),實現快速截斷或調節流量。

二一體式保溫球閥在化工苯物料應用案例、產品優勢
高效節能
保溫設計減少熱量散失,降低能源消耗,尤其適用于高溫或低溫介質傳輸。
避免因溫度波動導致的介質凝固、結晶或性能變化,保障工藝穩定性。
結構緊湊
一體化設計省去額外保溫管道或設備,節省安裝空間與成本。
輕量化閥體便于運輸與維護。
密封可靠
球體與閥座采用精密研磨工藝,實現零泄漏密封,延長使用壽命。
適應高壓、高溫或腐蝕性介質環境。
操作靈活
快速啟閉特性(1/4轉即可完成開關)減少操作時間,提升系統響應速度。
支持遠程自動化控制,集成于DCS或PLC系統。

三、一體式保溫球閥在化工苯物料應用案例應用場景
化工行業
輸送高溫聚合物、樹脂、溶劑等易凝固介質,防止管道堵塞。
反應釜進料/出料控制,維持反應溫度穩定。
石油與天然氣
原油、天然氣管道保溫,防止低溫環境下烴類物質析出。
井口裝置保溫,避免凍堵。
食品與制藥
巧克力、糖漿等高粘度介質輸送,保持流體流動性。
疫苗、生物制劑等低溫敏感產品生產線的溫度控制。
暖通空調
熱水、蒸汽管道保溫,減少熱損,提升供熱效率。
四、一體式保溫球閥在化工苯物料應用案例選型要點

介質特性
溫度范圍(-40℃至+350℃常見,特殊型號可達更高)。
介質粘度、腐蝕性、顆粒含量(影響密封材料選擇)。
壓力等級
常見壓力等級:PN16-PN400(ANSI 150-2500LB),需匹配系統壓力。
連接方式
法蘭連接(RF/RTJ)、對焊連接、螺紋連接等,需與管道標準一致。
保溫需求
根據介質凝固點或工藝要求,選擇夾套加熱、電伴熱或真空絕熱方案。
產品設計特點:

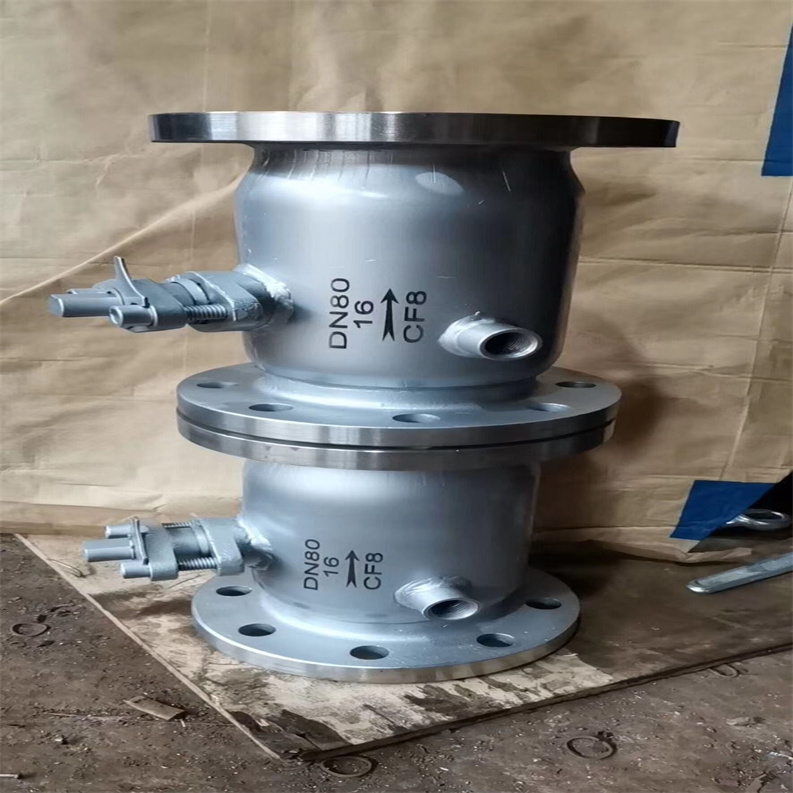

整體式閥體
夾套保溫球閥結構緊湊,閥體為整體鑄造式。整體式球閥可以提供最佳結構強度,同時將泄漏的可能性降到。浮動式球體,具有降低操作扭矩,延長使用壽命的特點。該類結實耐用、經濟型一級整體式的球閥是工業應用的理想選擇。
閥桿密封
該球閥具有活動加載,可自動調節初級和二級密封的特點。利用蝶形墊片,閥桿密封可自動調節由于溫度和日常磨損帶來的變化。該球閥利用一個獨立的填料密封壓蓋,方便調節而無需取下安裝的緊固件或執行機構。填料密封壓蓋可將填料均勻地分布在密封管內。
初級密封是止推軸承和止推墊片組成。可調式閥桿密封在閥桿和閥體之間形成一個二級密封。標準的閥桿密封填料由材質為RPTFE的V型環組成,而防火型閥門使用標準的石墨閥桿密封填料。
球體
夾套保溫球閥的球體加工精確,經過精密拋光處理可達到氣泡關閉密封和減少操作扭矩。處于多重安全考慮,在每個閥體的閥桿槽內在開一孔,以平衡閥門打開時,閥門內部和管道流動介質之間的壓力。
閥體
閥體為熔模鑄造,經固溶退火及正火處理以提高質量和增加強度。所有閥門鑄件都標有鑄造廠爐號供追溯。
閥座
閥座設計能確保雙向氣泡密封,并且操作扭矩低。
所有彈性閥座外徑上都有泄壓槽,來降低經過入口端的流體壓力,同時具有良好的預加負荷來確保低壓密封和真空密封。
防靜電裝置
作為標準,所有球閥都可選配防靜電裝置,可將球體和閥體攜帶的靜電導入地面。
安裝平臺
球閥有一個鑄造安裝平臺,使得與執行機構的連接簡單方便。2"及以下球閥平臺符合ISO5211標準。
閥桿組件
進口夾套式保溫球閥的閥桿具有承載重負荷、高品質特點,閥桿采用雙“D"結構連接球體和操作機構。閥桿與球體精確配合,所有閥桿都由閥體內部裝入,防吹式閥桿的設計增大了安全性。
智能閥桿設計
可互換的系列閥門,閥桿堅固,大直徑閥桿為活動加載式,自我調節密封。利用蝶形墊片,可自行調節補償因溫度和磨損對密封造成的松緊程度,禁止采用手動調節方式而造成密封和閥座的磨損。采用鞍形鎖緊墊片,可防止自控頻繁開關應用下的螺母松扣。
閥桿填料
可調整的V形填料密封環,在閥桿和閥體之間產生多重密封。每個組合式閥桿填料由3個或4個環組成(取決于閥門口徑),具有壽命長,抗蠕變和抗冷流特性。止推軸承和止推墊圈作為初級密封,具有減小扭矩和防止咬合特點。這種設計是的技術。
防火安全-API607第四版認證
法蘭式系列閥門可提供石墨閥桿密封,達到別的防火安全標準。如在一次煙火中,過高的溫度破壞了彈性密封,球體會與金屬閥座直接接觸,形成第二級金屬與金屬密封。閥體密封由不銹鋼和石墨構成的不銹鋼絲纏繞墊圈,能防止泄漏。石墨閥桿填料能防止閥桿泄漏。
保溫球閥是一種比較新型的球閥類別,它有著自身結構所的一些性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構,可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工]、城市給排水等要求嚴格切斷的工況。具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會凝固的高粘度介質。

一體式保溫球閥在化工苯物料應用案例主要零件材質表:

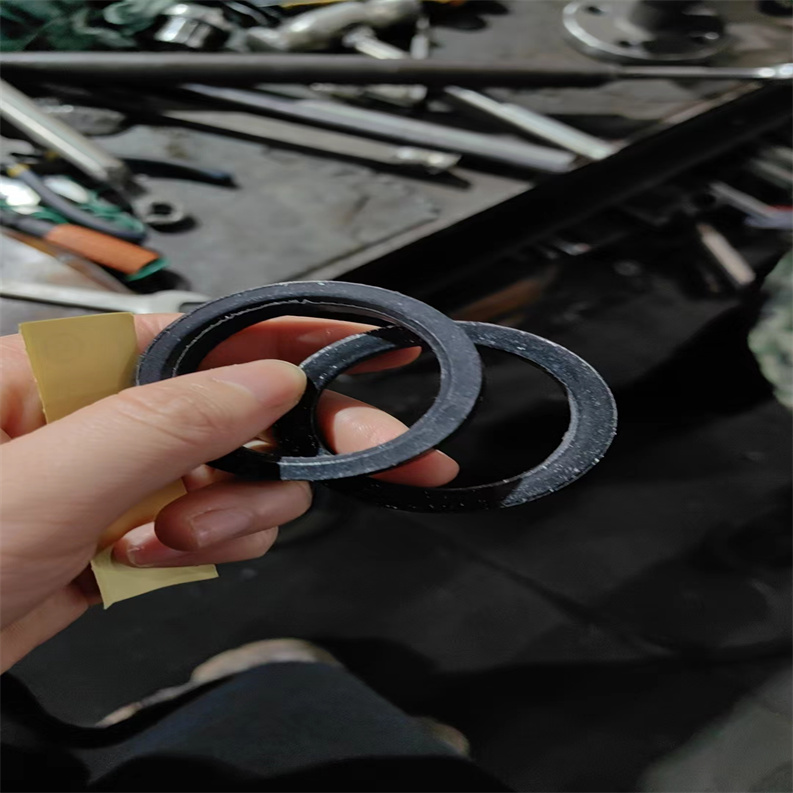

| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | ||
| GB | ASTM | GB | ASTM | ||||
| 1 | 夾套 | 25 | A105 | 5 | 球體 | ||
| 2 | 閥座 | WCB | A216-WCB | 6 | 閥桿 | 1Cr13 | A247-410 |
| 3 | 閥體 | 1Cr18Ni9Ti | SS304 | 7 | 填料 | 柔性石墨 | |
| 4 | 密封圈 | PTFE、對位聚苯 | 8 | 填料壓蓋 | WCB | A216-WCB | |
技術規范:
| 設計標準 | ASMEB16.34GB/T12224 |
| 結構長度 | ASMEB16.10GB/T12221 |
| 連接法蘭 | ASMEB16.34JB/T79 |
| 驅動方式 | 手動、電動、氣動 |
| 試驗和檢驗 | JB/T9092 API 598 |
| 適用介質 | 重油、膠類等易凝固介質 |
外形結構圖

一體式保溫球閥在化工苯物料應用案例主要連接尺寸
| 公稱通徑 (DN) | b | L | D | E | Q | H | W | 管螺紋 | ||
| (mm) | (in) | (mm) | (in) | P | ||||||
| 20 | 3/4″ | 19 | 117 | 40 | 11/2″ | 58.5 | 147 | 101 | 170 | G3/4″ |
| 25 | 1″ | 25 | 127 | 50 | 2″ | 62.5 | 156 | 106 | 170 | G3/4″ |
| 40 | 11/2″ | 38 | 165 | 65 | 21/2″ | 63.5 | 181 | 125 | 250 | G3/4″ |
| 50 | 2″ | 51 | 178 | 80 | 3″ | 68 | 218 | 135 | 250 | G3/4″ |
| 80 | 3″ | 76 | 229 | 150 | 6″ | 82 | 275 | 193 | 350 | G3/4″ |
| 100 | 4″ | 102 | 254 | 200 | 8″ | 83 | 300 | 265 | 420 | G3/4″ |
| 150 | 6″ | 152 | 292 | 250 | 10″ | 95 | 403 | 355 | 1000 | G3/4″ |
| 200 | 8″ | 203 | 330 | 300 | 12″ | 100 | 492 | 410 | 1300 | G3/4″ |
五、一體式保溫球閥在化工苯物料應用案例維護與注意事項

定期檢查
檢測保溫層完整性,避免局部過熱或冷凝。
潤滑執行機構,確保開關靈活。
清潔與防腐
定期清理閥體內壁,防止介質沉積。
對腐蝕性介質環境,選用耐蝕合金材質(如316L不銹鋼、哈氏合金)。
安全操作
高溫介質閥門需配備防燙傷裝置。
電動閥門需設置過載保護與緊急停機功能。

六、一體式保溫球閥在化工苯物料應用案例未來趨勢
隨著工業4.0與節能環保需求的提升,進口一體式保溫球閥正朝智能化、模塊化、低碳化方向發展:
集成物聯網傳感器,實時監測溫度、壓力與泄漏。
采用3D打印技術優化閥體結構,減輕重量。
開發低導熱系數新型保溫材料,進一步提升能效。
一體式保溫球閥通過其創新設計與多功能性,成為現代工業流程中的溫度控制解決方案,助力企業實現高效、安全、可持續的生產目標。
